中兴F7015TV3中兴2.5G光猫拆解

dazhong 5个月前 (06-17) 阅读数 293 #路由器

跟风换了一个近期比较热门的光猫F7015TV3,看中的是带2.5G口,体积小不带WiFi功耗低。支持XGPON和XEPON。

实际用下来温度还挺高的,放机柜里用温度74度+(机柜里气温35度+),每隔几分钟就掉线重启一次,加了个散热风扇温度降到52度左右,这才稳定下来。之前用的华为猫棒80度+的温度也能稳定运行。

测速可以跑满千兆宽带,速度1200MBps左右(运营商有预留一部分带宽),我们这边已经可以办理两千兆宽带了,但太贵了就没办。

  • 2.5G猫棒购买地址:https://s.click.taobao.com/4cZCQjt

  • VSOL 2.5G光猫:https://s.click.taobao.com/QKq65kt

外观照片

正面

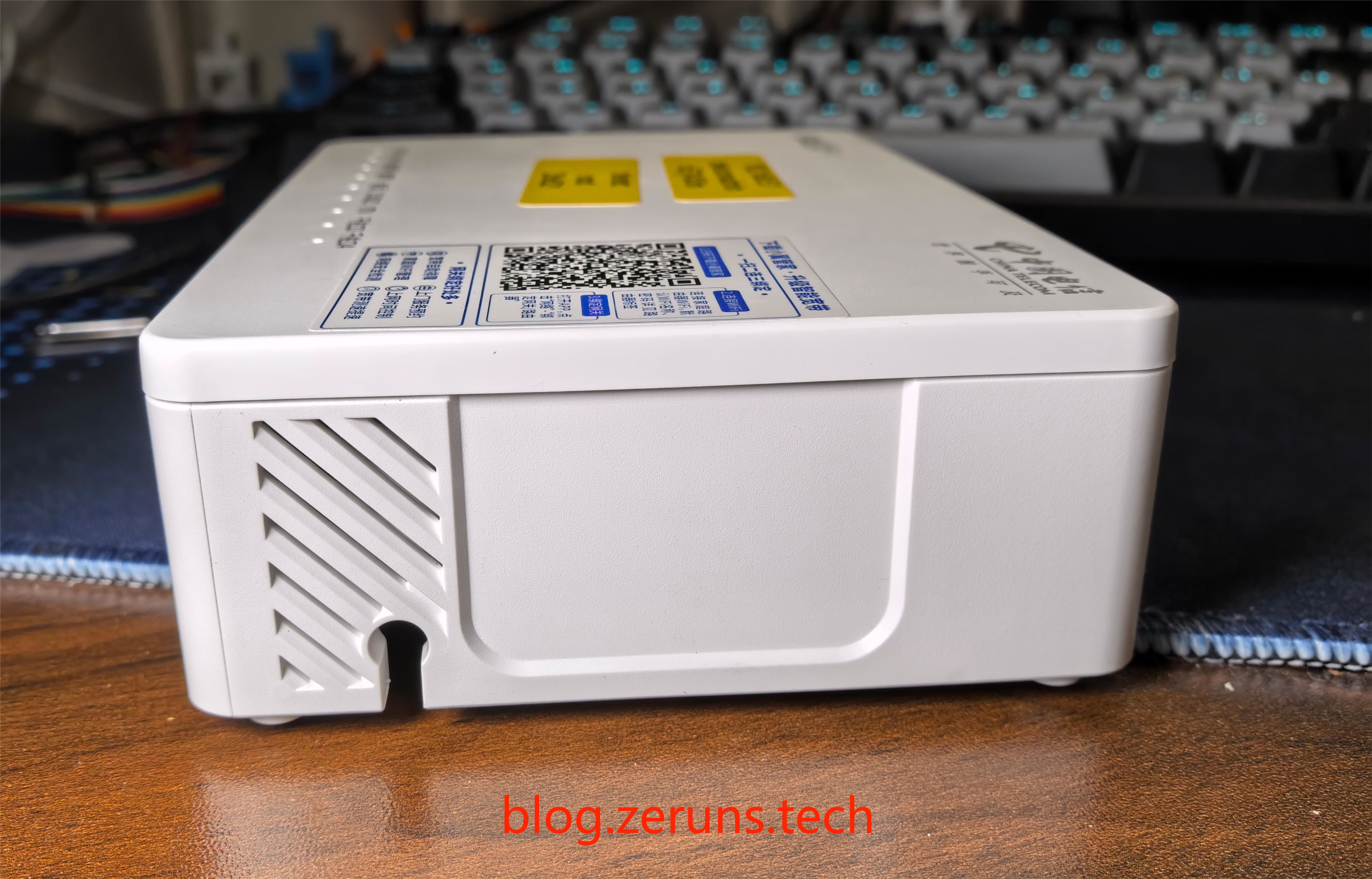

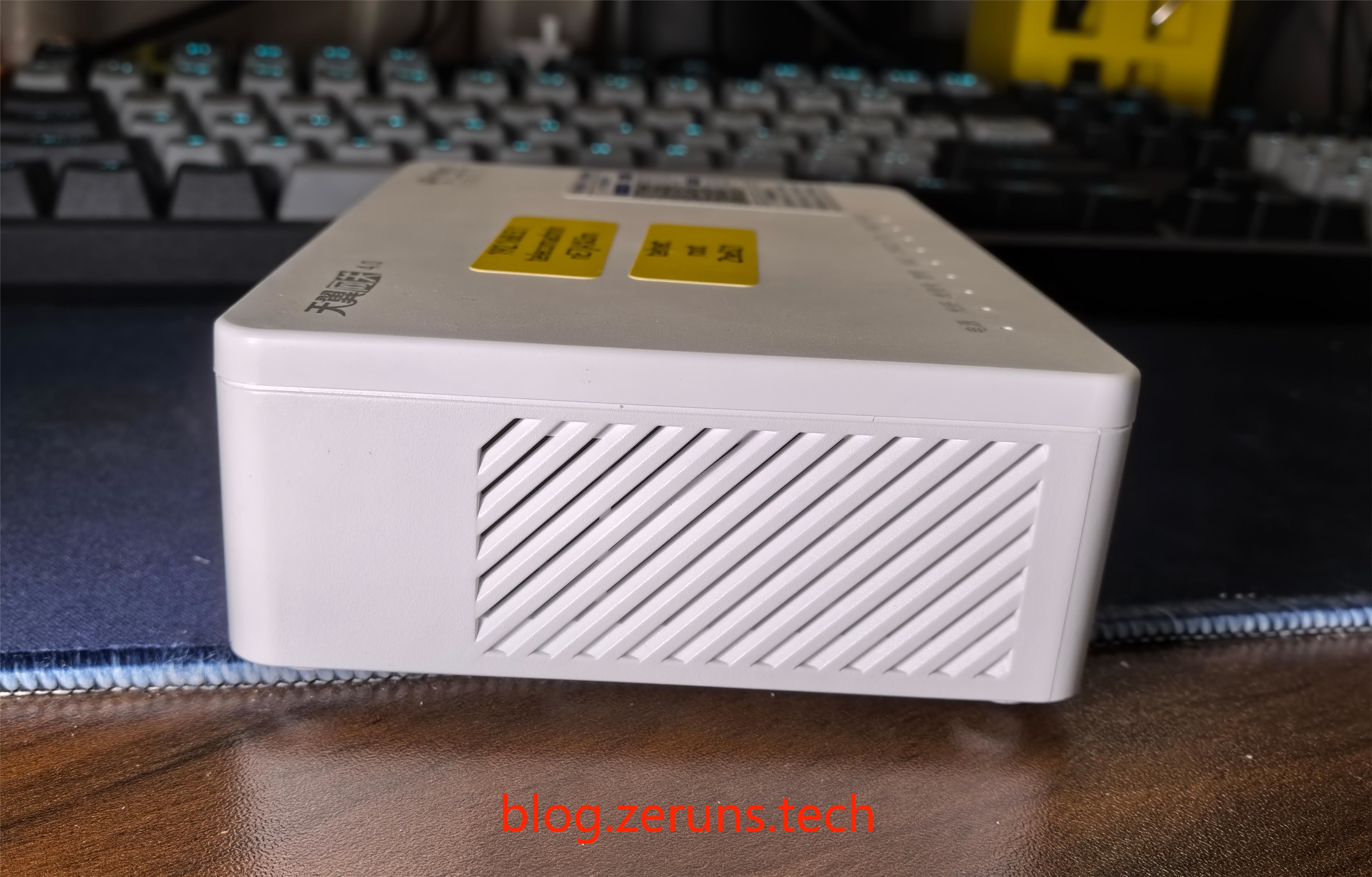

侧面

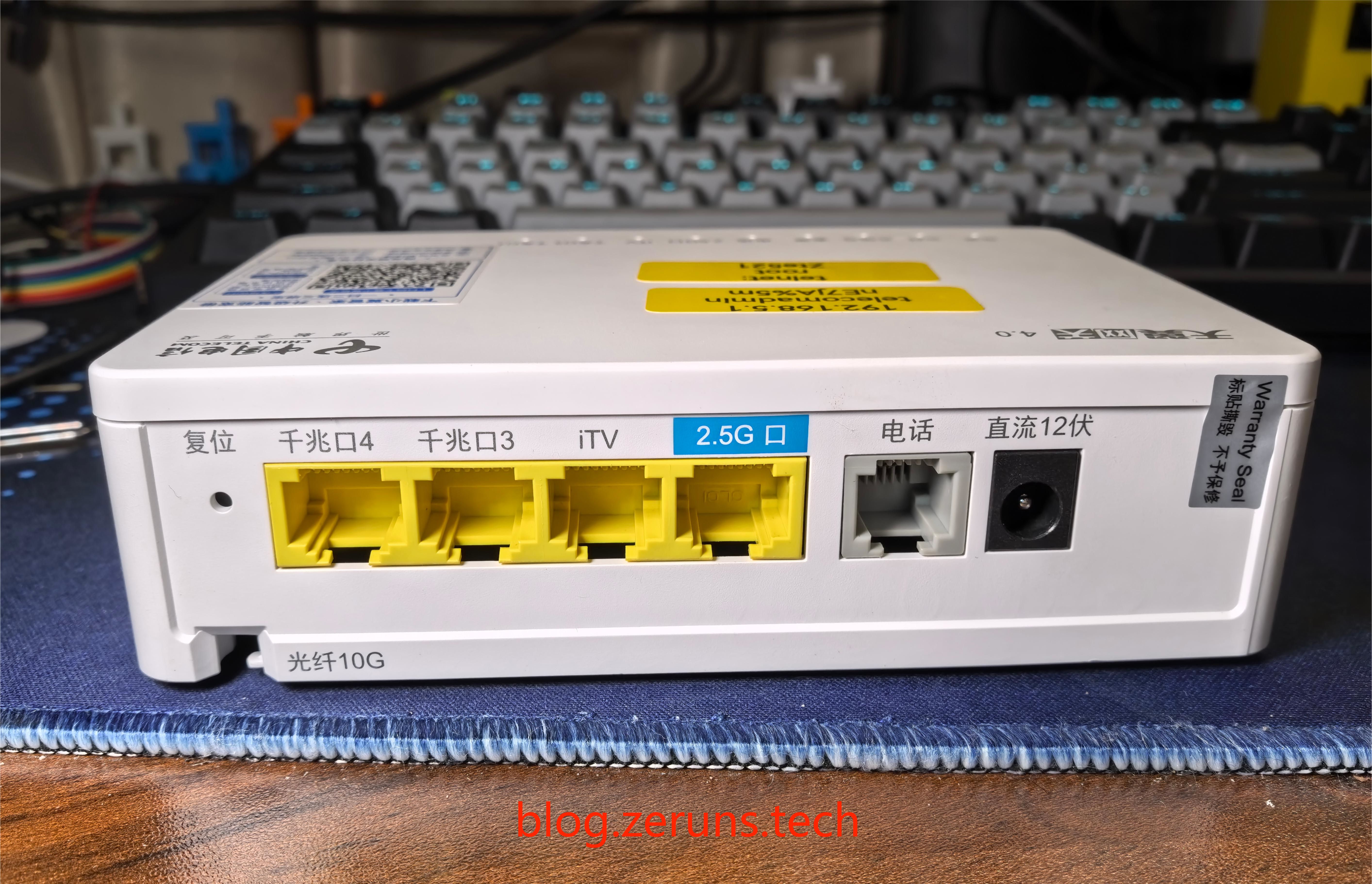

背面接口,有1个2.5G口,1个IPTV口,2个千兆口,还有一个电话线接口。

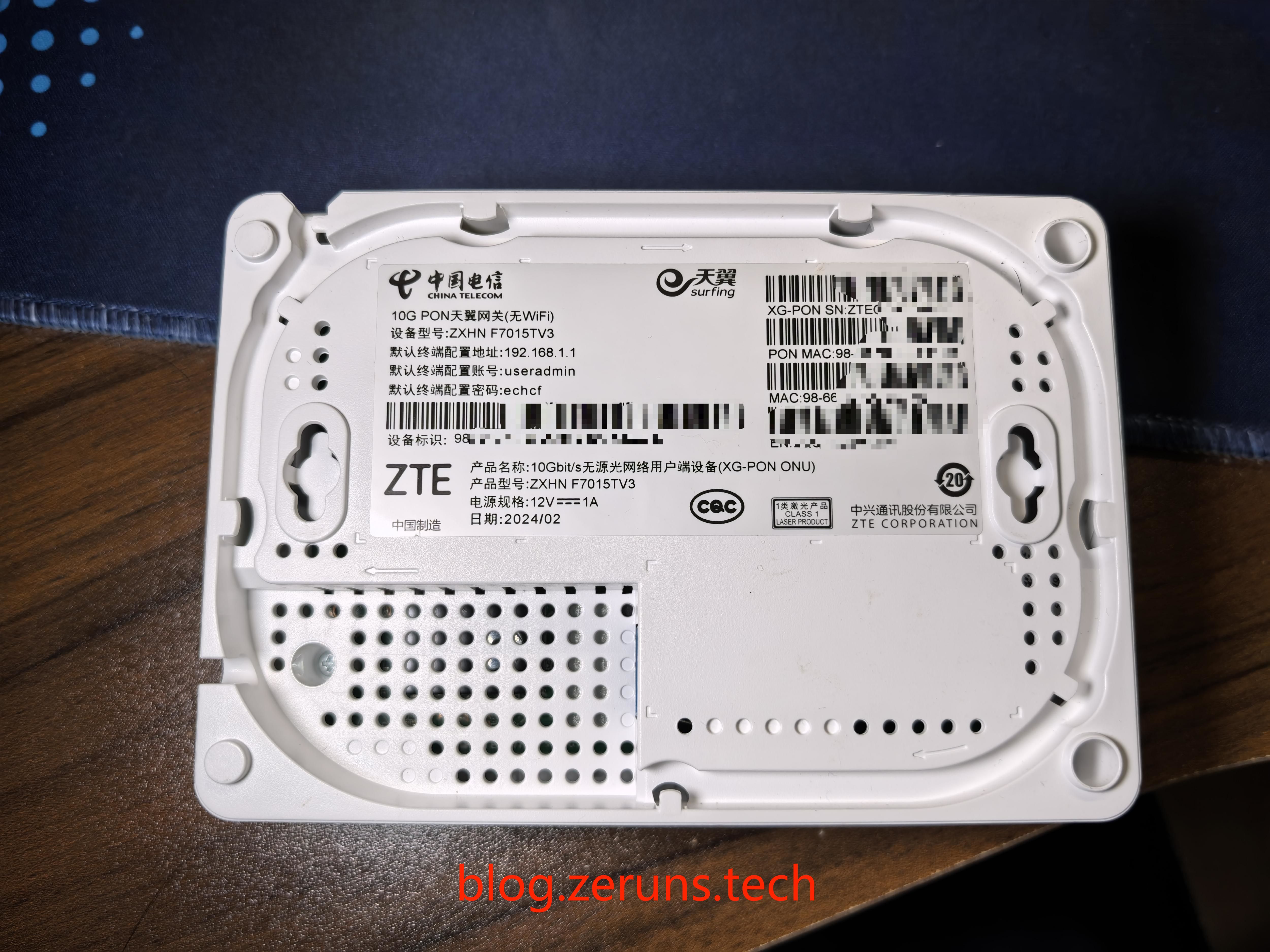

底部,设备信息贴纸,以及SC光纤接口。

贴纸信息如下:

  • 产品名称:10Gbit/s无源光网络用户端设备(XG-PON ONU)

  • 产品型号:ZXNH F7015TV3

  • 电源规格:12V 1A

  • 日期:2024/02

  • 默认终端配置地址:192.168.1.1

  • 默认终端配置账号:useradmin

  • 默认终端配置密码:echcf

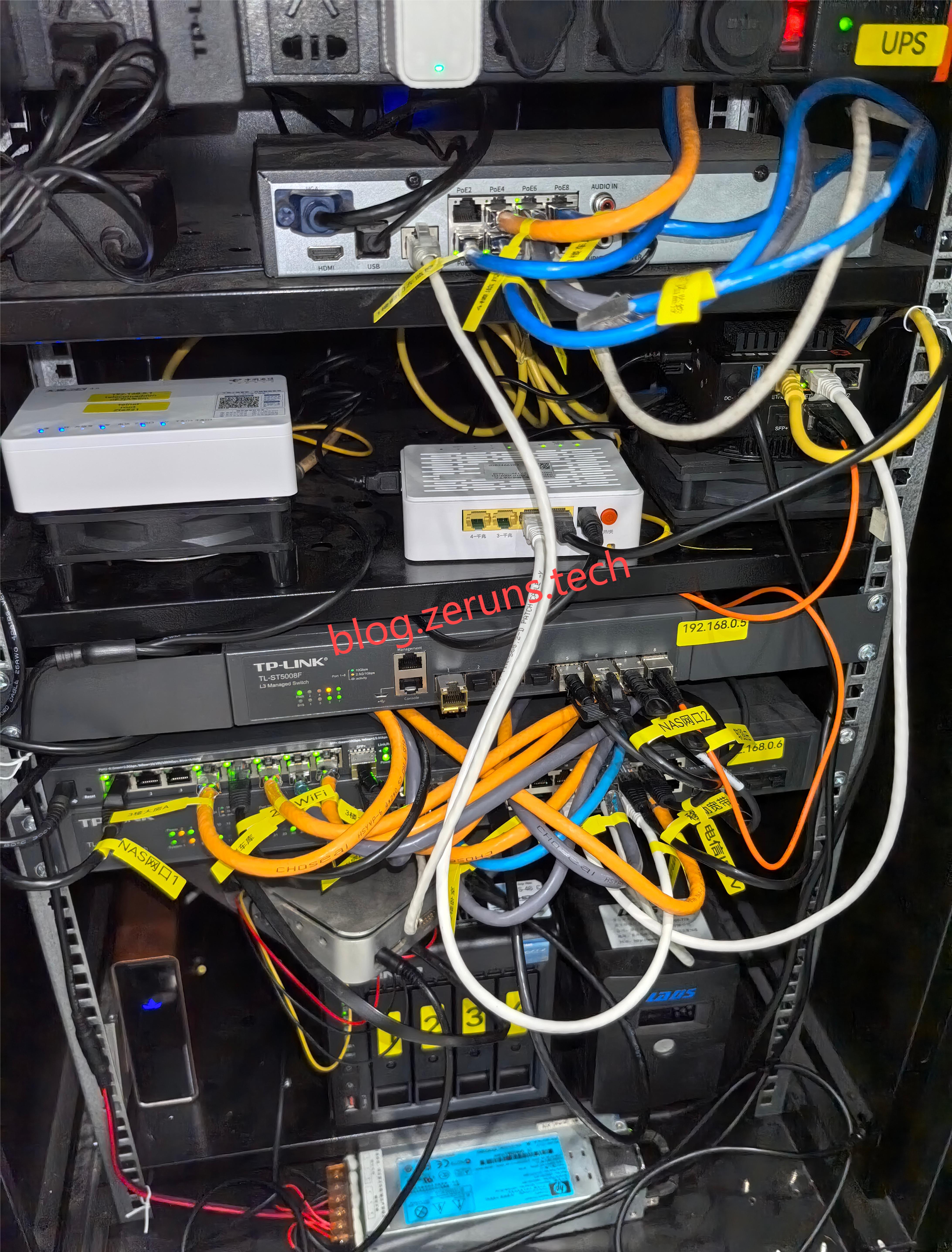

放入机柜后

2.5G交换机 TL-SE2109简单开箱评测:https://blog.zeruns.tech/archives/780.html

WiFi7无线路由器TL-7DR6560简单开箱测评:https://blog.zeruns.tech/archives/753.html

TL-SH5428 万兆交换机开箱和简单的评测:https://blog.zeruns.tech/archives/707.html

拆解照片

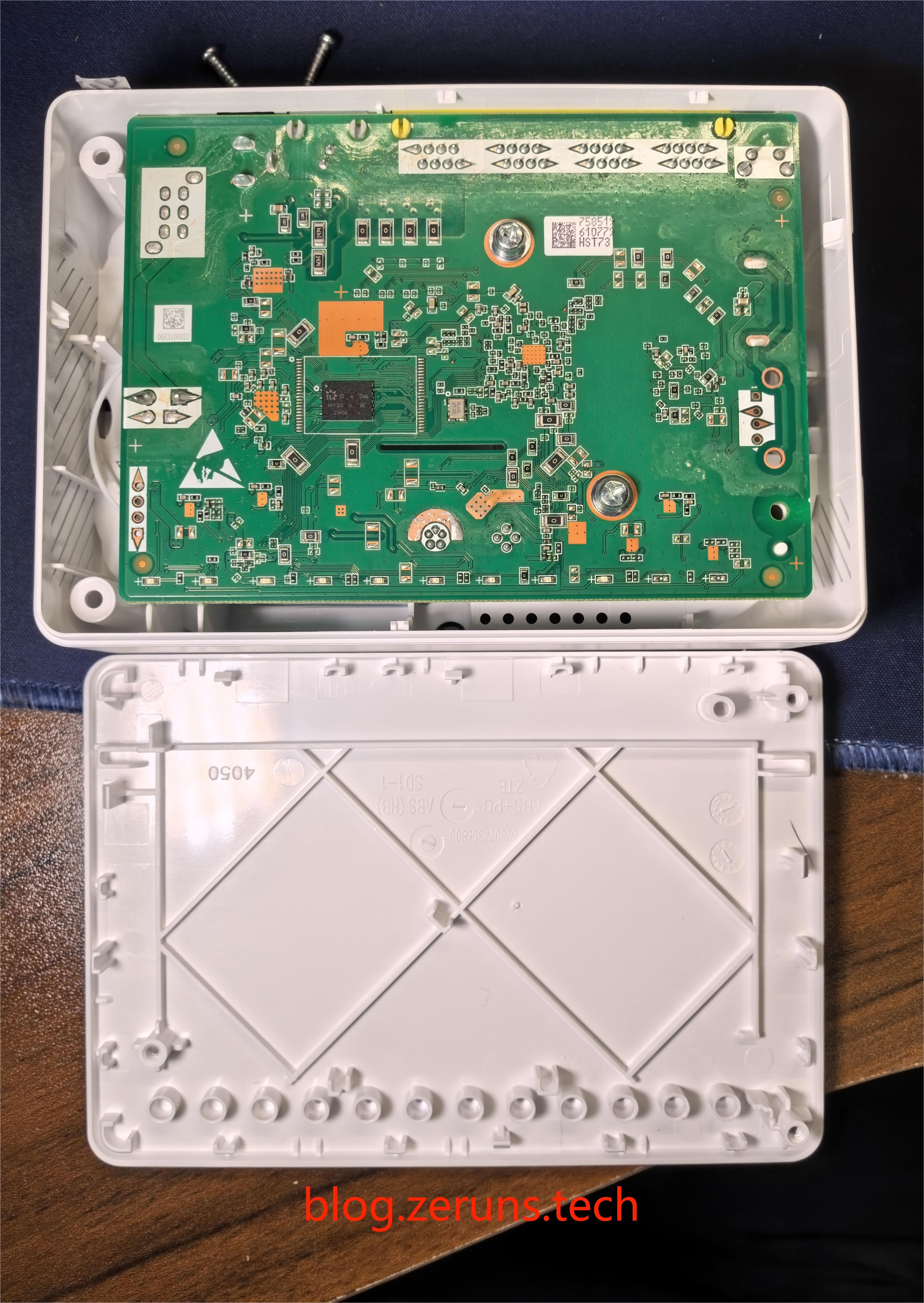

拆开顶盖,可以看到电路板底面,有一颗型号开头为HYF2G的芯片,应该是江苏扬贺扬公司的NAND Flash芯片,用来存储固件的,容量应该是2Gbit(256MByte)。

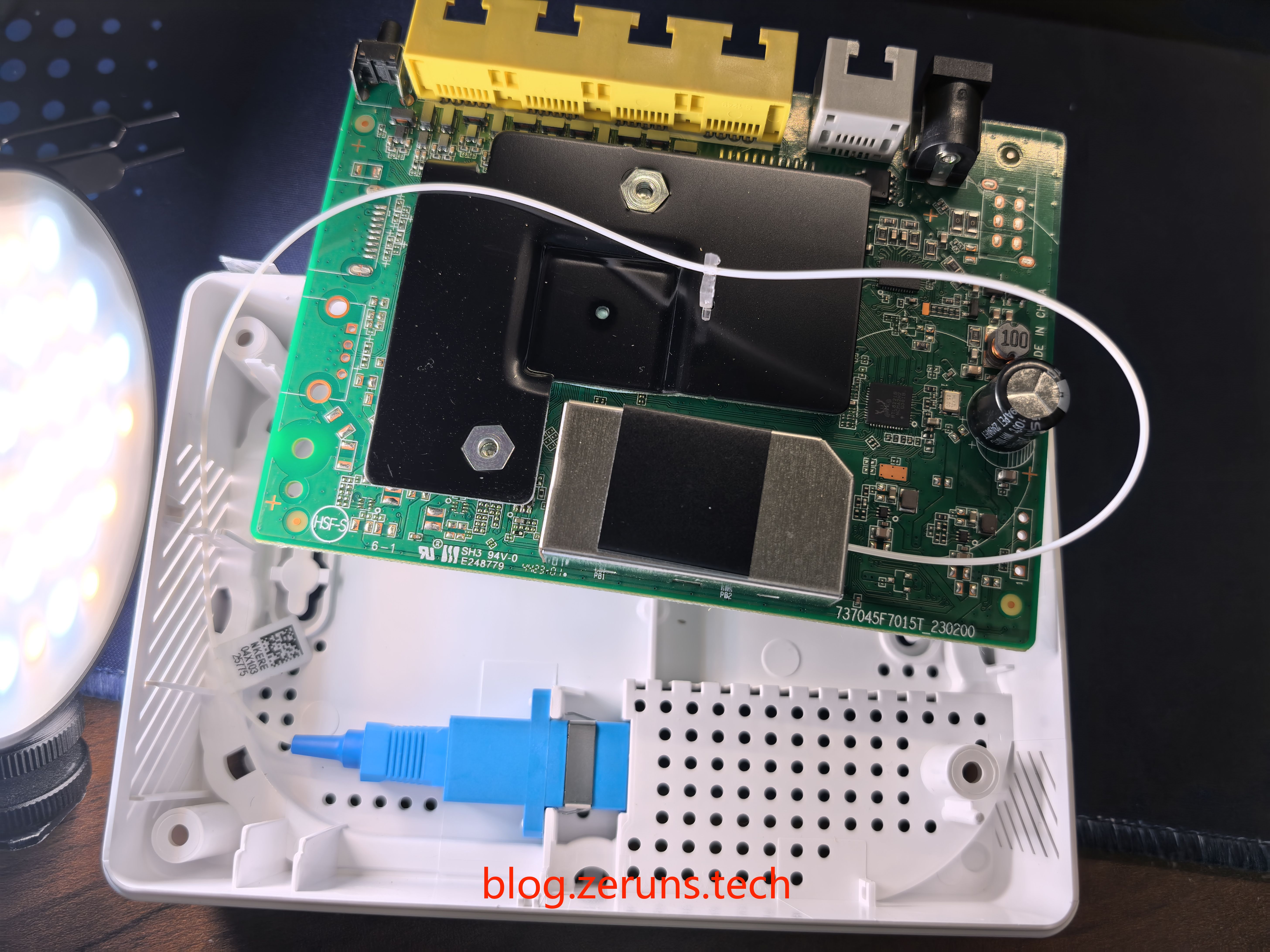

将电路板翻过来看正面,可以看到有一根光纤从一个屏蔽罩里引出接到外壳上的SC光纤接口,屏蔽罩里应该是光模块。还有一块大的黑色的散热片,散热还挺足的,但为什么还是这么热呢。

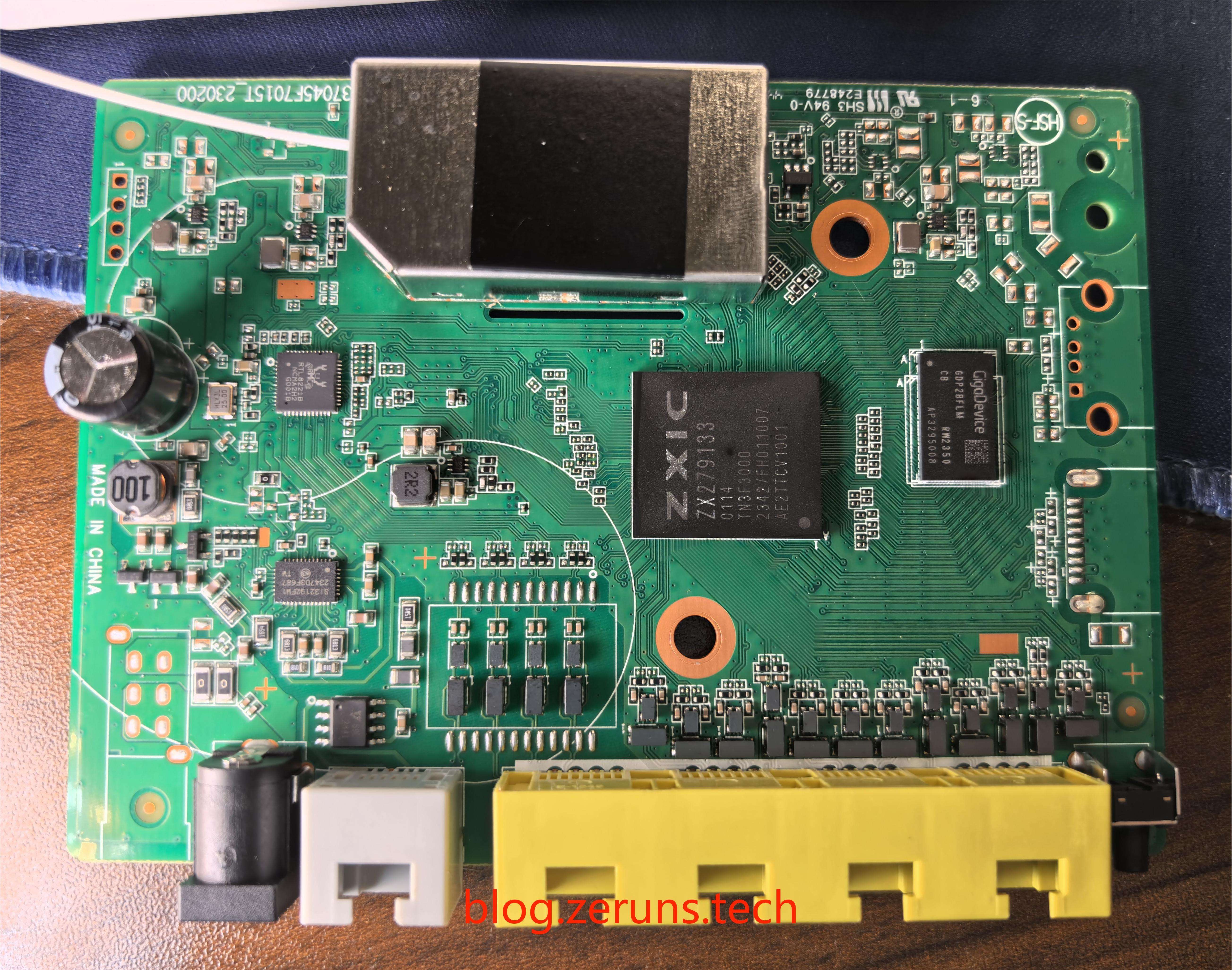

电路板中间最大的芯片是光猫的SOC,型号为ZXIC ZX279133,中兴微电子自研的芯片,基于中芯国际14nm制程打造,主频1.1GHz,四核A53架构,4核心的CPU与8核心的NPU,组成了12核心的自研主芯片,硬件方面的双向数据吞吐能力可达20Gbps!

ZX279133芯片的右边是兆易创新(GigaDevice)的DDR3L内存颗粒,型号为GDP2BFLM-CB,容量为4Gbit(512MByte),速率为1866Mbps。

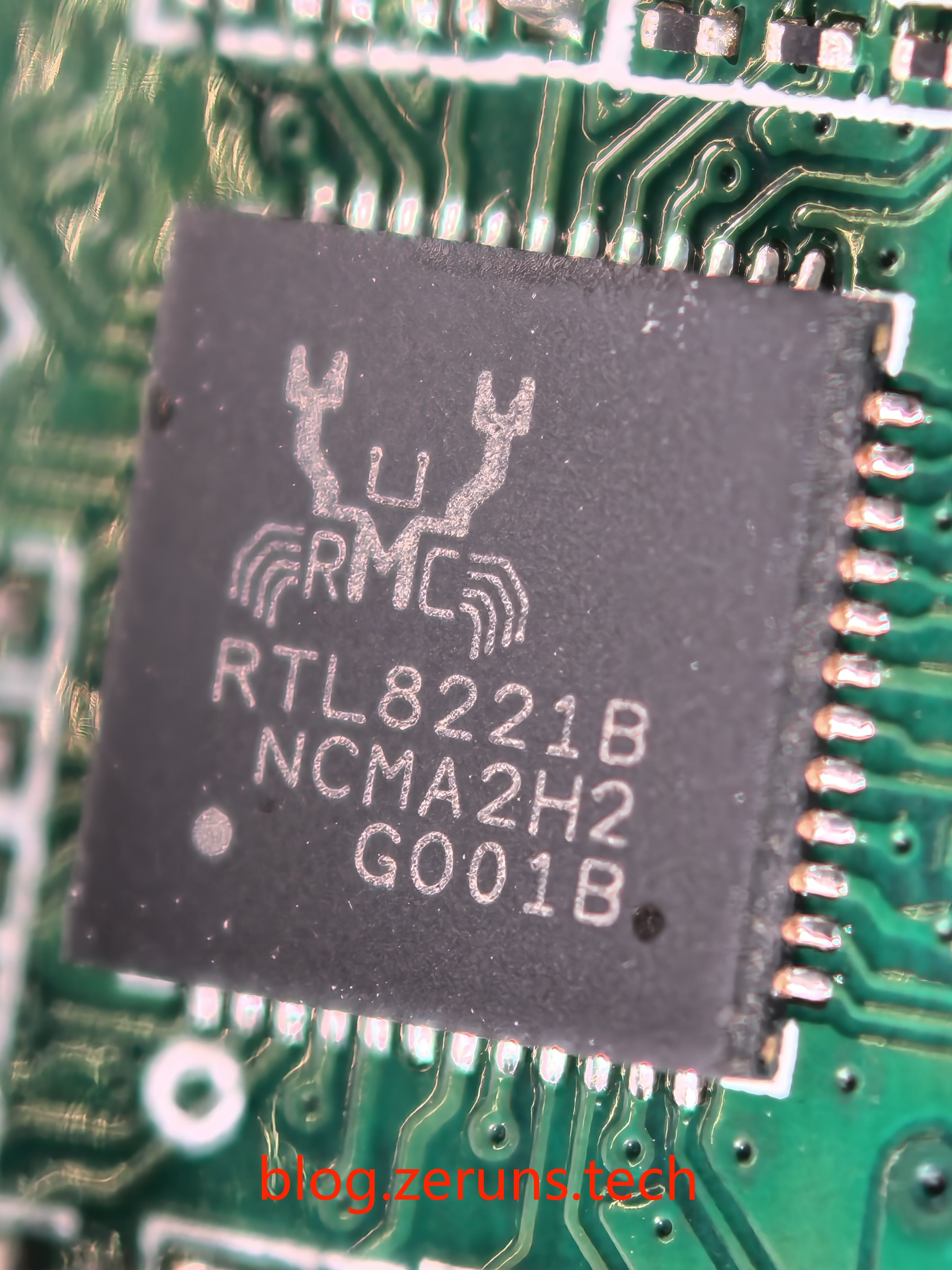

左边还有一颗型号为RTL8221B的芯片,应该是2.5G的PHY芯片。

下面还有1颗型号为Si32192FM1的芯片,应该是电话接口的芯片。

Si3219x系列芯片是由Skyworks Solutions公司生产的一种高性能的单通道FXS(Foreign Exchange Station)解决方案,专为VoIP网关、路由器、xDSL综合接入设备、光网络终端、模拟终端适配器、电缆eMTA、无线固定终端、无线本地环路和WiMAX客户端设备等应用设计。这些芯片集成了所有必要的BORSCHT功能(Battery feed, Overvoltage protection, Ringing, Supervision, Coding, Hybrid circuit, and Test),在一个4x6毫米的38引脚QFN封装内提供了完整的电话接口解决方案,符合全球的规范要求。

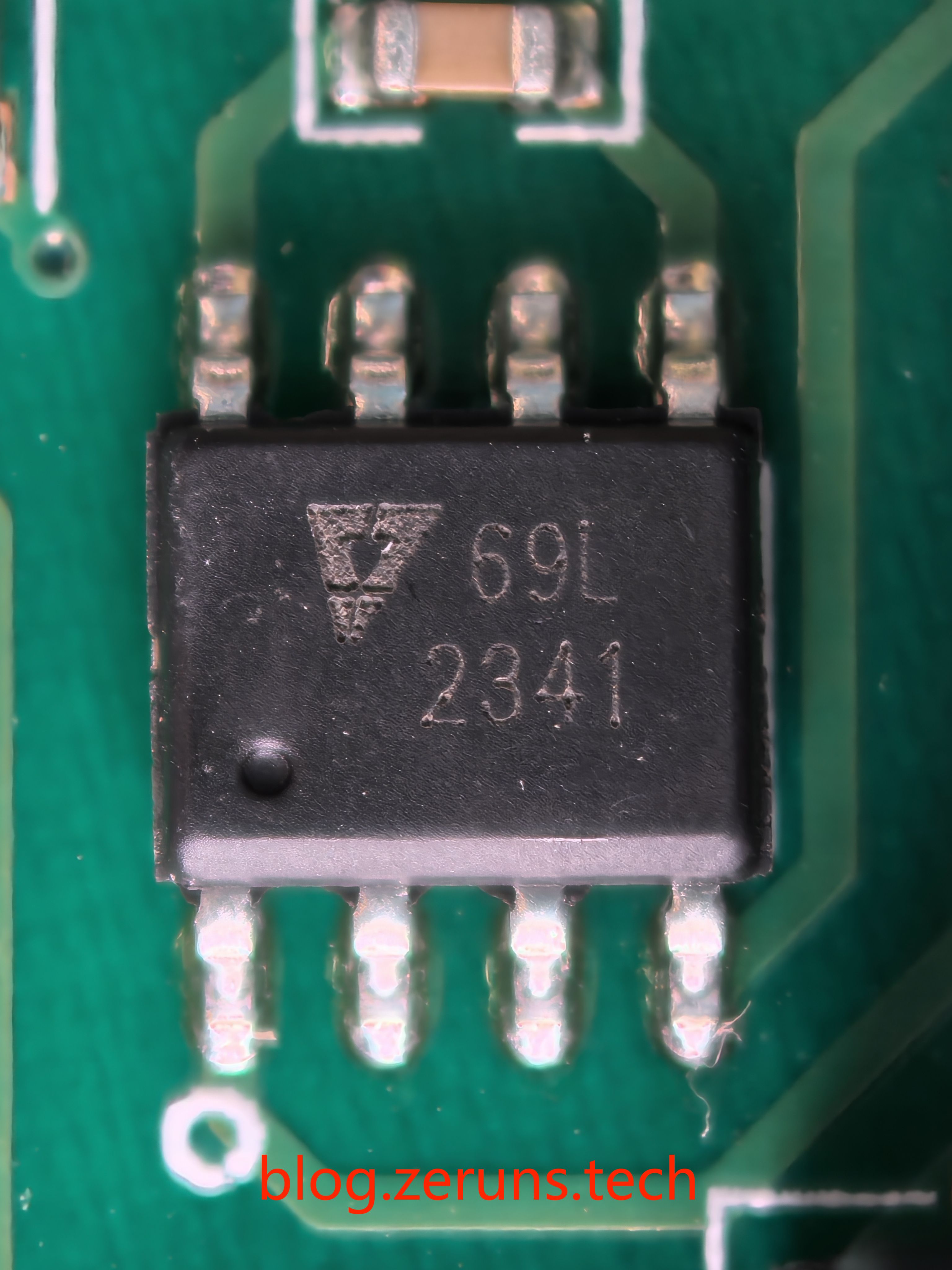

电话接口附近还有颗丝印为69L2341的芯片,没查到资料,作用不知道。

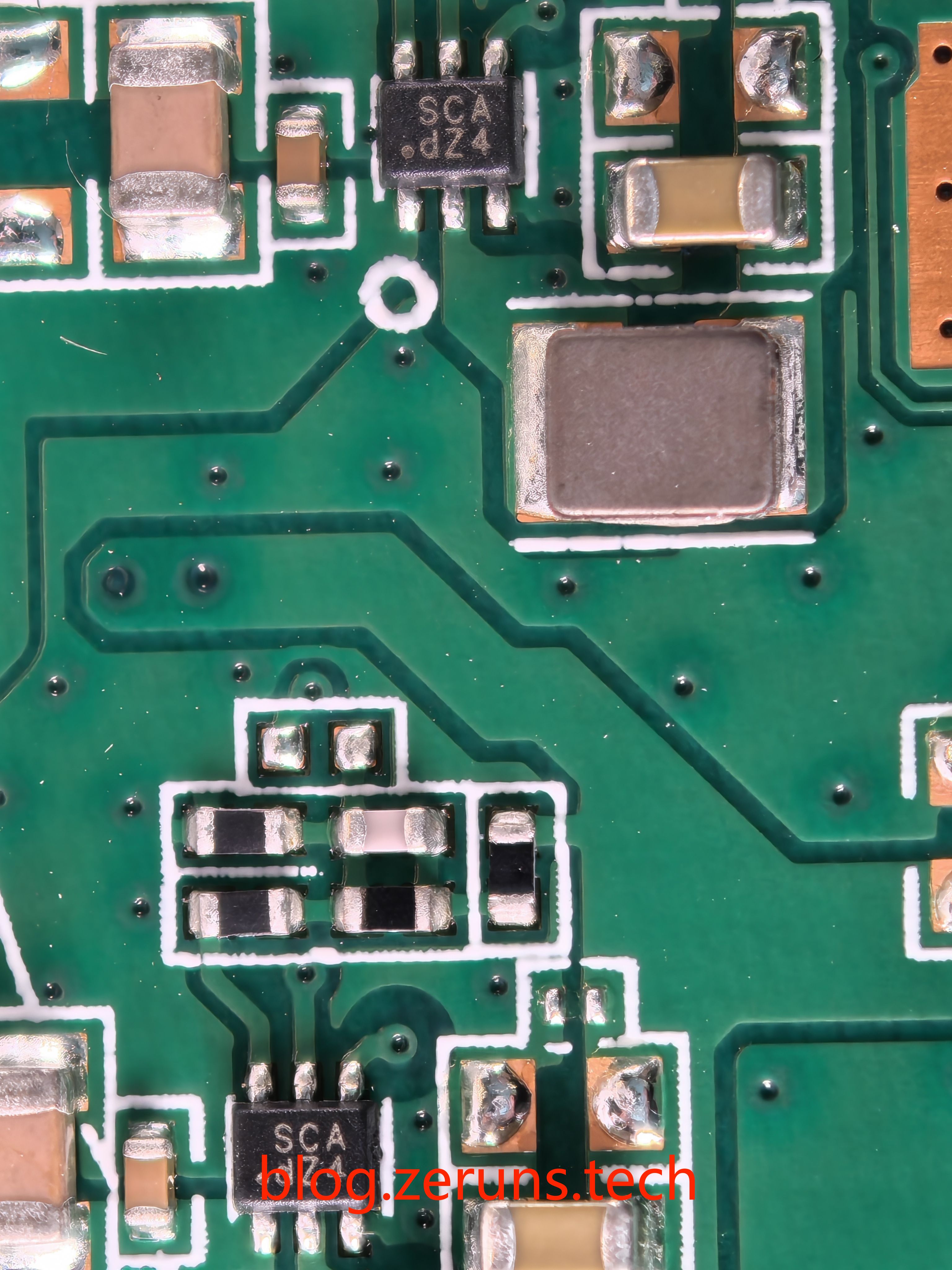

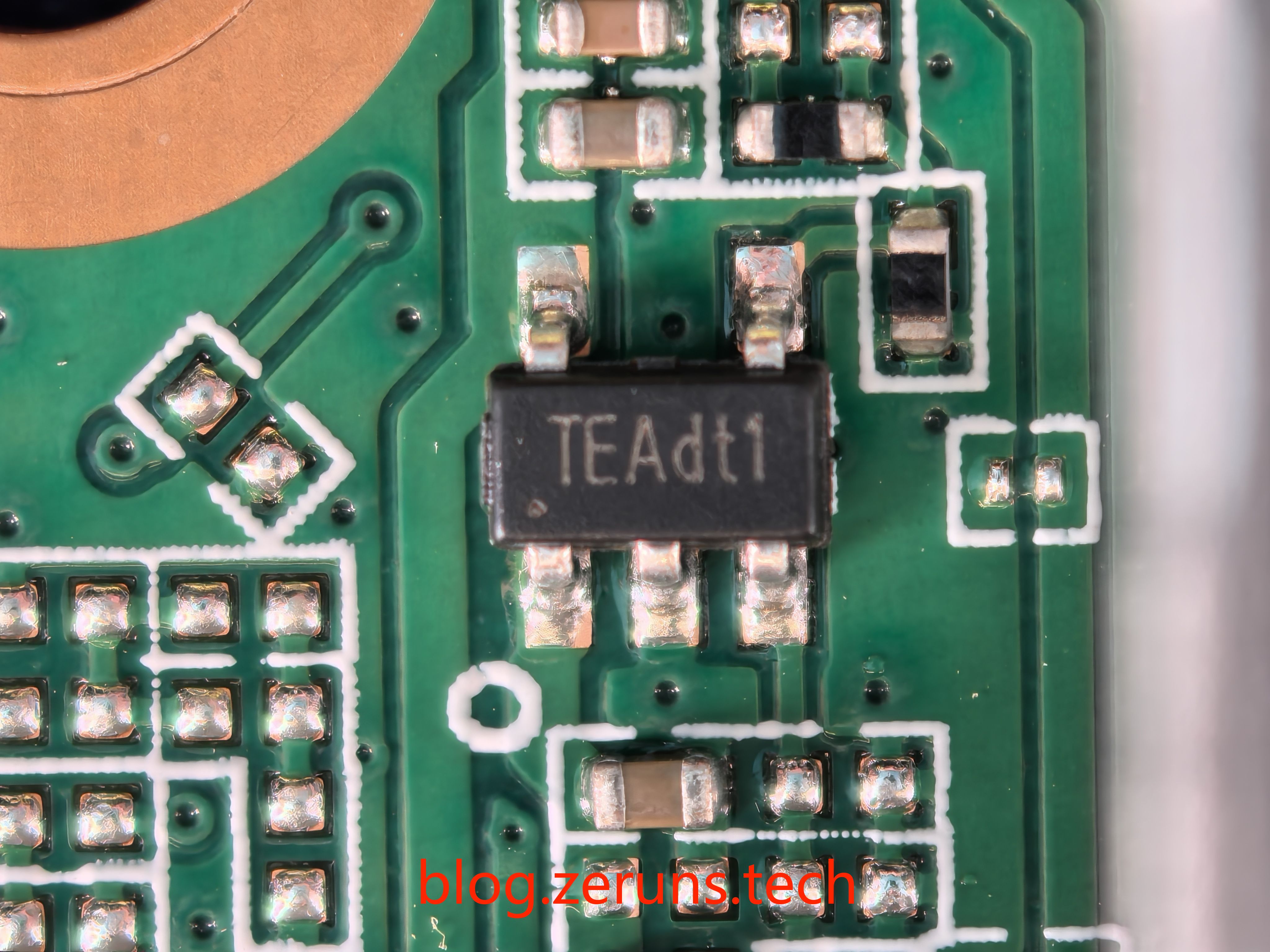

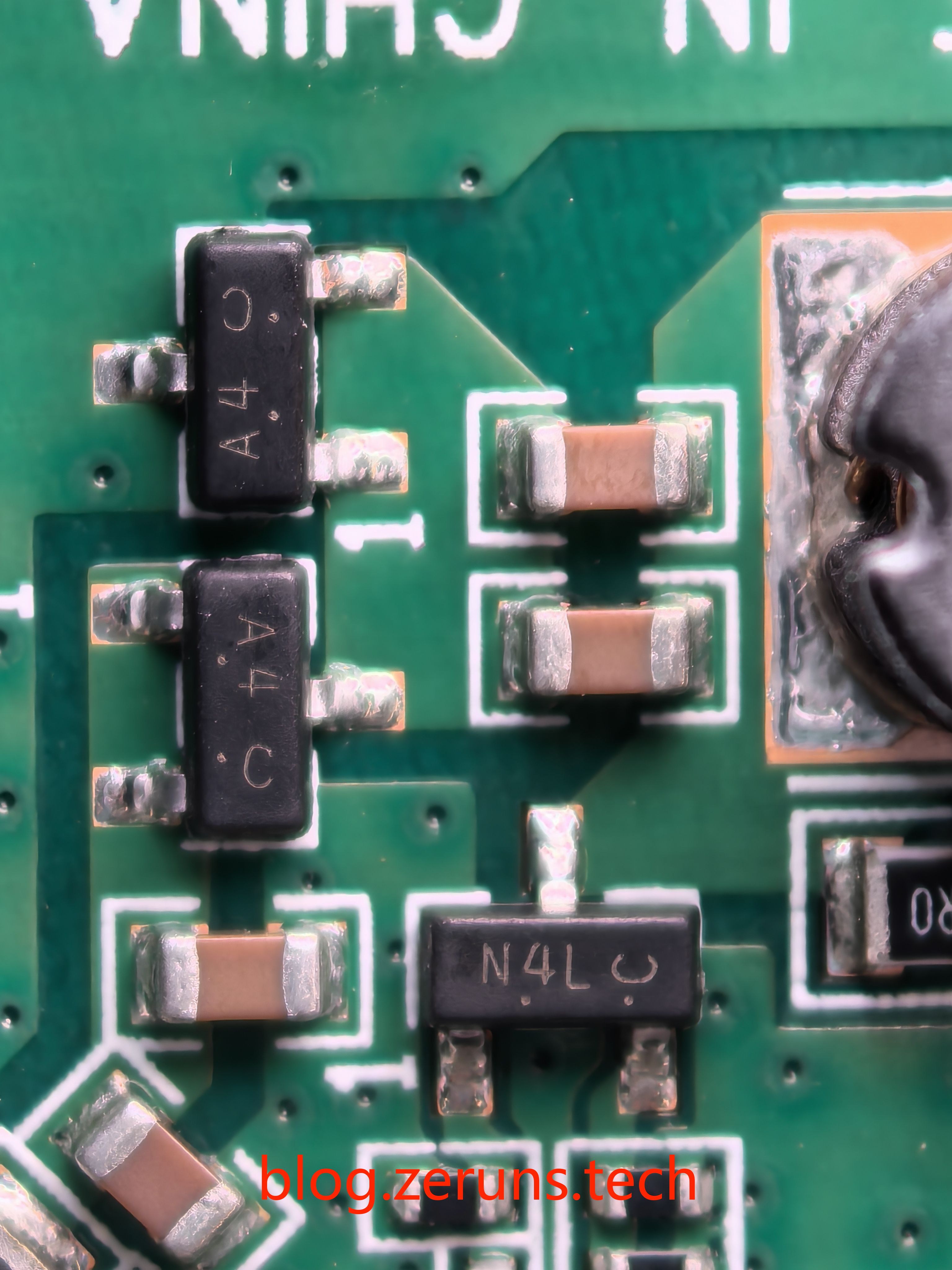

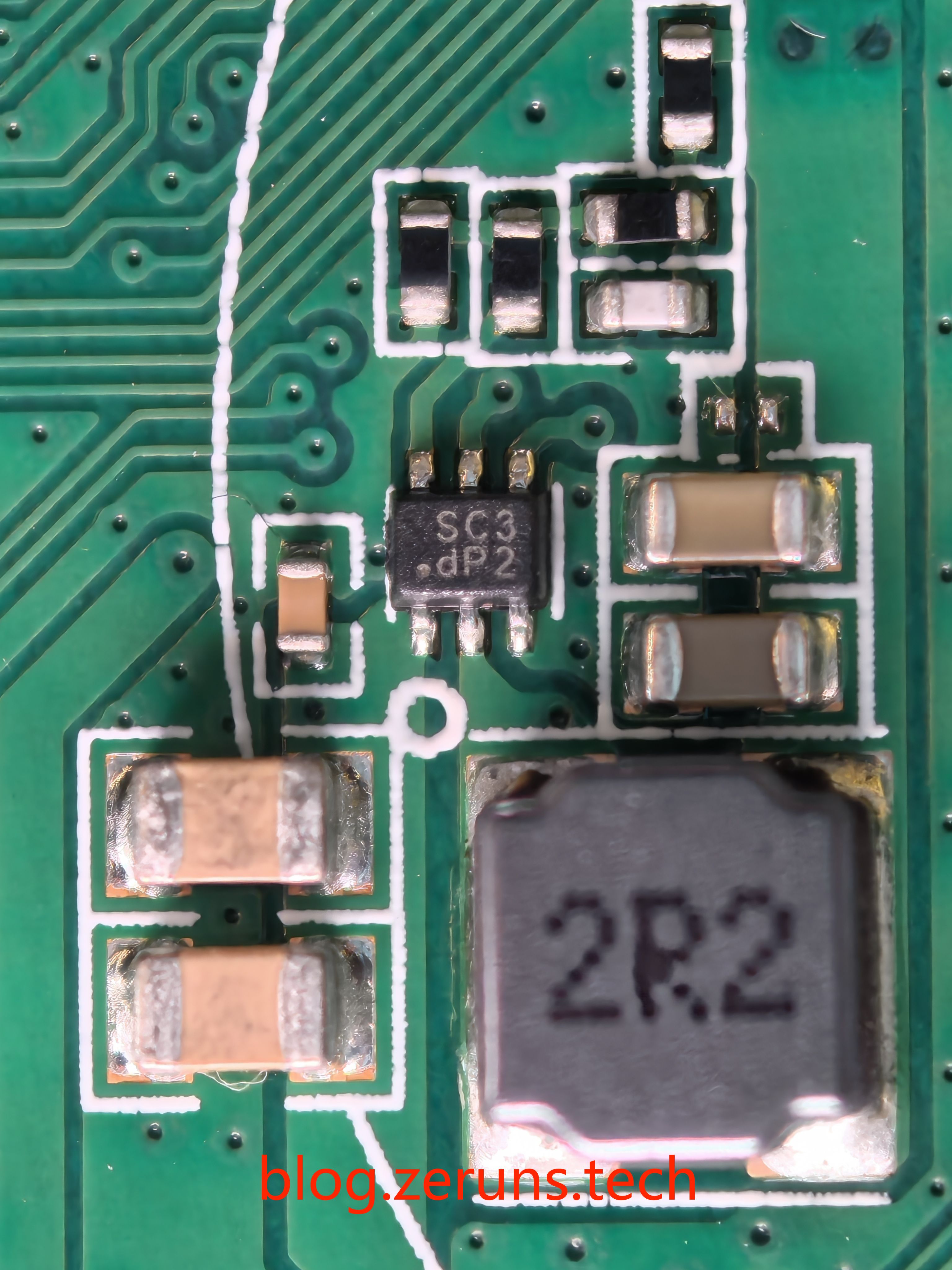

还有一些小芯片,也是查不到资料。

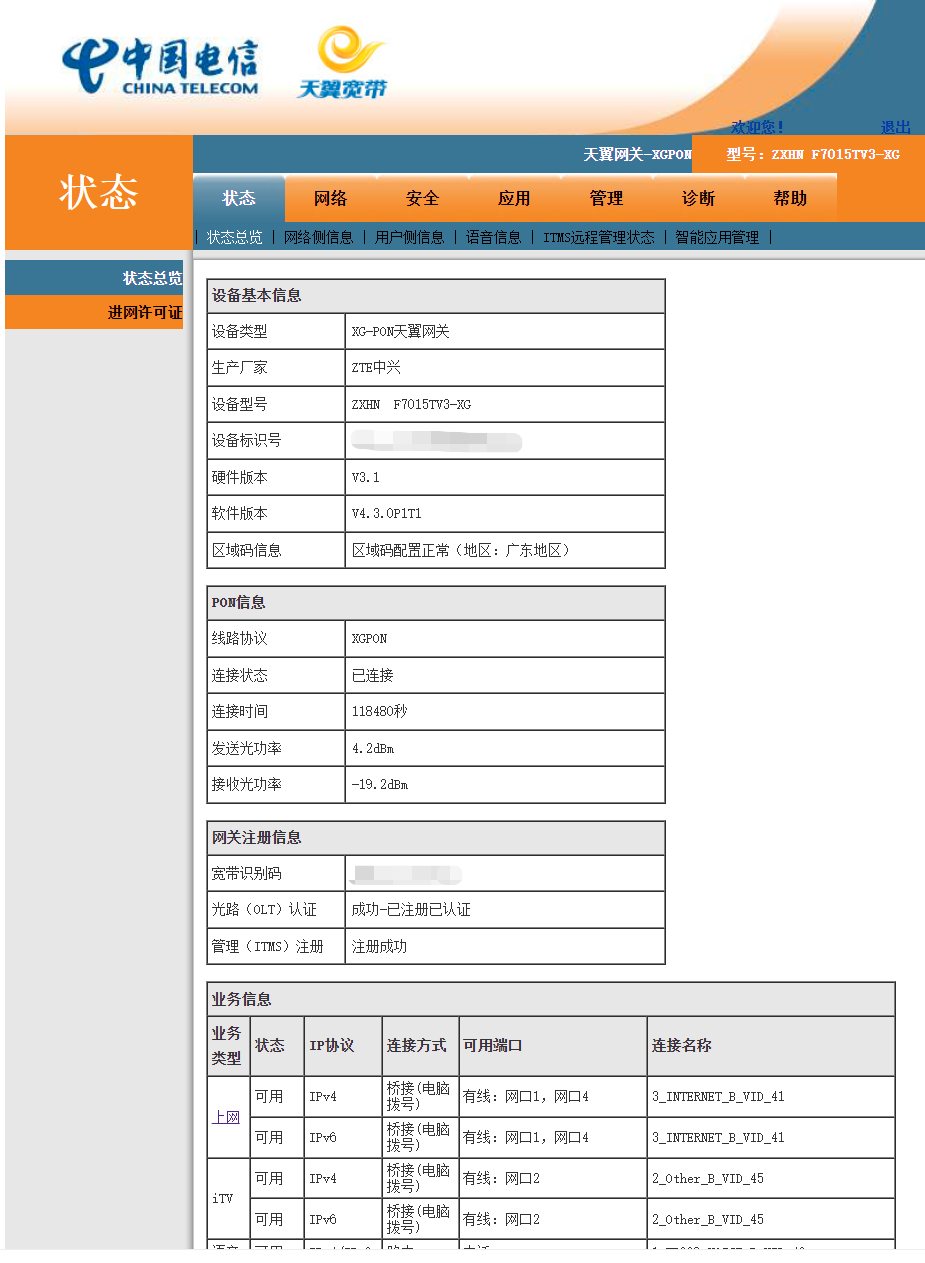

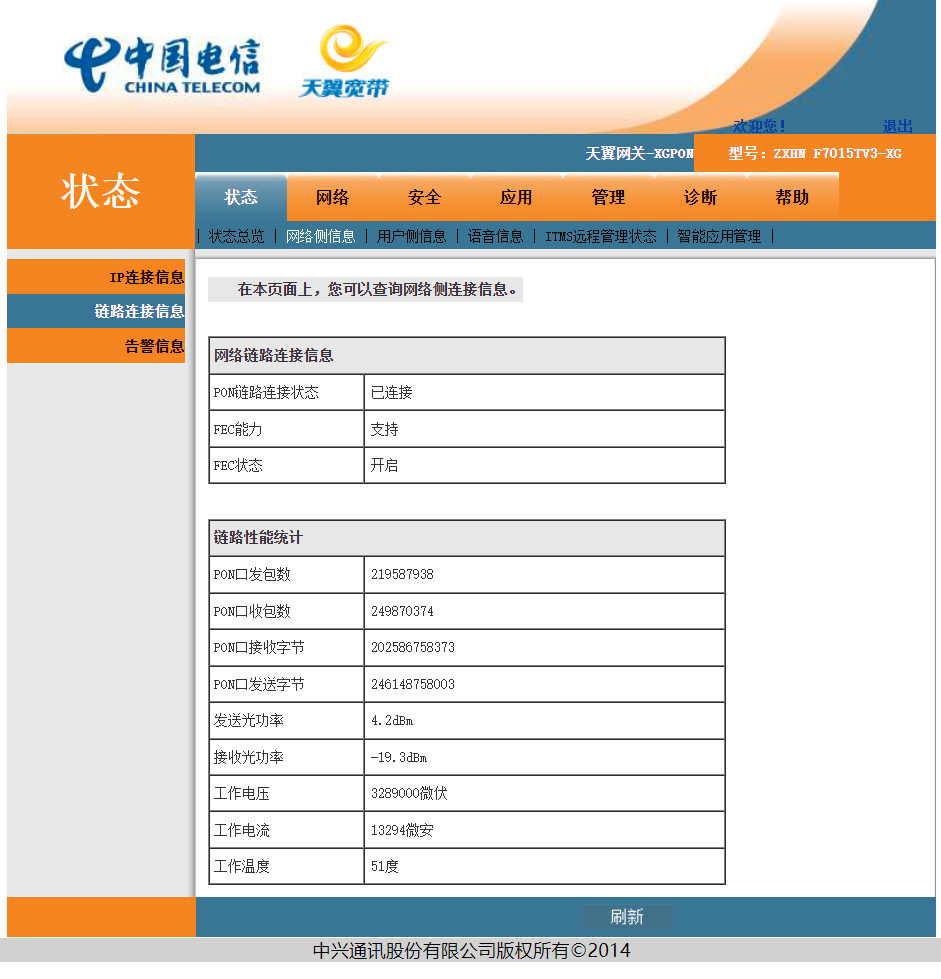

后台截图
